Ghid final pentru armăturile cu sudură în cap: tot ce trebuie să știți

Ce sunt fitingurile pentru țevi de sudură cap la cap

Fitinguri pentru țevi de sudură cap la cap sunt componente utilizate pentru a conecta, redirecționa sau termina secțiuni de țeavă într-un sistem de țevi prin sudarea lor direct la capetele țevii, creând o îmbinare permanentă, rezistentă la scurgeri. Spre deosebire de fitingurile de sudură filetate sau cu mufă, fitingurile de sudură cap la cap sunt teșite la margini pentru a permite sudorului să fuzioneze fitingul și țeava împreună într-o singură sudură continuă, rezultând o suprafață interioară netedă, cu o întrerupere minimă a fluxului.

Această metodă de conectare este favorizată pe scară largă în aplicațiile industriale de înaltă presiune și temperatură înaltă, inclusiv conducte de petrol și gaze, instalații de generare a energiei și fabrici de procesare chimică, unde integritatea articulațiilor în condiții extreme nu este negociabilă. Deoarece sudura în sine devine parte a structurii țevii mai degrabă decât o conexiune mecanică separată, fitingurile de sudură cap la cap oferă, în general, rezistență și fiabilitate superioare în comparație cu metodele alternative de îmbinare.

Tipuri comune de fitinguri de sudură cap la cap

Fitingurile de sudură cap la cap vin în mai multe forme standardizate, fiecare proiectată pentru a îndeplini o funcție specifică într-un aspect al conductelor. Înțelegerea acestor tipuri ajută inginerii și echipele de achiziții să specifice componenta corectă pentru fiecare aplicație.

coate

coate change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Tricouri

Tricouri allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reductoare

Reductoare connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

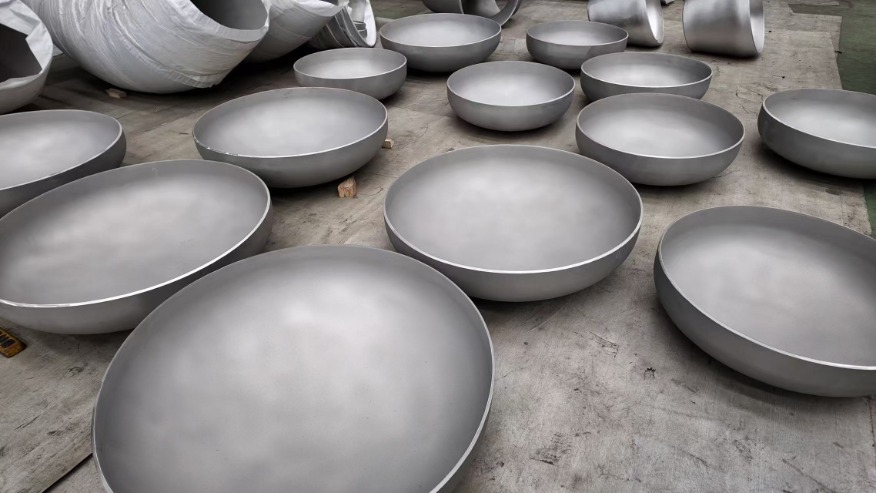

capace

capace are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiale utilizate în fabricarea fitingurilor cu sudură cap la cap

Selectarea materialului afectează semnificativ performanța, costul și adecvarea aplicației fitingurilor de sudură cap la cap. Tabelul de mai jos prezintă materialele comune și cazurile lor tipice de utilizare în sistemele de conducte industriale.

Înțelegerea grosimii peretelui și a evaluărilor programului

Fitingurile de sudură cap la cap sunt fabricate pentru a se potrivi cu programe specifice de țeavă, care indică grosimea peretelui fitingului în raport cu diametrul său exterior. Programele obișnuite includ Programul 10, 40 și 80, cu numere de program mai mari indicând pereți mai groși capabili să reziste la o presiune internă mai mare. Selectarea programului corect este critică, deoarece grosimea nepotrivită a peretelui dintre fiting și conducta de conectare poate crea puncte slabe la îmbinarea sudură, compromițând integritatea generală a sistemului.

Inginerii calculează în mod obișnuit evaluările de program necesare pe baza presiunii de funcționare a sistemului, a temperaturii și a proprietăților mecanice specifice ale materialului, făcând adesea referire la standarde precum ASME B16.9, care guvernează cerințele dimensionale și de toleranță pentru fitingurile de sudură cap la cap fabricate din fabrică.

Avantajele cheie ale fitingurilor de sudură cap la cap față de alte tipuri de conexiune

Fitingurile cu sudură cap la cap oferă câteva avantaje practice care le fac alegerea preferată pentru aplicațiile industriale solicitante în comparație cu alternativele filetate sau cu flanșe.

• Rezistență superioară a îmbinării datorită conexiunii complet topite între fiting și țeavă.
• Risc redus de scurgeri în comparație cu conexiunile filetate, care se pot slăbi sub vibrații sau cicluri termice.
• Orificiu interior neted care minimizează turbulențele și căderea de presiune pe fiting.
• Potrivit mai bine pentru sistemele de temperatură înaltă și de înaltă presiune, unde îmbinările mecanice se pot defecta.
• Cerințe mai mici de întreținere pe termen lung odată sudate și inspectate corespunzător.

Considerații privind instalarea și controlul calității

Instalarea corectă a fitingurilor de sudură cap la cap necesită sudori calificați și o atenție atentă la pregătirea îmbinărilor, inclusiv teșirea și alinierea precisă înainte de începerea sudării. Orice nealiniere sau decalaj inconsecvent între fiting și țeavă poate duce la defecte de sudură care compromit integritatea structurală a îmbinării, în special în aplicațiile de înaltă presiune, unde defecțiunea ar putea avea consecințe grave de siguranță.

Măsurile de control al calității, cum ar fi testarea radiografică, inspecția cu ultrasunete și testarea colorantului penetrant, sunt utilizate în mod obișnuit pentru a verifica integritatea sudurii după instalare, în special în sistemele critice, cum ar fi generarea de energie sau procesarea petrochimică, unde defectele de sudură nedetectate ar putea duce la defecțiuni catastrofale în timp.

Selectarea fitingului potrivit pentru sudura cap la cap pentru proiectul dvs

Alegerea racordului corect de sudare cap la cap implică evaluarea mai multor factori împreună, inclusiv presiunea de funcționare a țevii, intervalul de temperatură, fluidul sau gazul transportat și condițiile de mediu înconjurătoare. Lucrul îndeaproape cu un furnizor cu cunoștințe și referirea la standardele aplicabile din industrie asigură că fitingurile, materialele și evaluările programului selectate se aliniază exact cu cerințele sistemului specific de conducte, susținând în cele din urmă fiabilitatea și siguranța pe termen lung în întreaga instalație.
